FuncAnimationを使って待ち行列シミュレーションをアニメーションしてみた
物流センターにトラックが到着しても、前のトラックの荷卸しが終わるまで長時間待たされるというのは配送会社の生産性を下げる要因にもなっていますが、前回はこれをPythonのSimpyライブラリーを使ってシミュレーションしました。
【作業分析3】トラックドックでの待機時間や待機台数をSimpyでシミュレーション
このシミュレーションは１０,０００台のトラックが１５分間に平均１台の割合でランダムに到着する場合のシミュレーションでした。
その結果、平均待機台数は４台だけれども、多い時には２９台も並ぶ場合があることがシミュレーションで示されました。

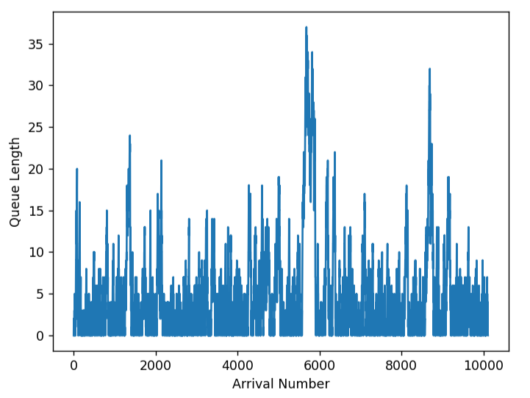

この結果はシミュレーションをするたびに変わりますが、グラフに表示すると例えば次のようになります。
横軸に何番目のトラックかを、縦軸に前に並んでいたトラックの台数を示しています。
例えば５,７００番目くらいに到着したトラックの前には３７台のトラックが並んでいたことがわかります。
ただ、これでは大雑把なことしかわかりませんし、そもそもグラフのセンスが良くありません。
そこで今回は、これをPythonのアニメーション機能を使って表示してみました。
Pythonのアニメーション機能とは？
車の位置が少しずつ異なる絵を沢山描いておいて、それらをパラパラとめくるように表示させると車が動くように見えますね。
これがアニメーションの原理ですが、Pythonではグラフを描くのに定番のmatplotlibでこれが実現できます。
そしてArtistAnimationとFuncAnimationの２つの方法があります。
ArtistAnimationは最初に１００枚なら１００枚の画像を用意しておいて、それらを高速で順番に表示させる方法です。
これに対してFuncAnimationは、画像を作る関数を定義しておいて、その関数で１枚ずつ画像を作りながら表示させる方法です。
前者の方がコードはわかりやすいのですが、１００枚の画像をリスト形式で持っておくためプログラムが重くなってしまうという欠点があります。
そこで今回は後者のFuncAnimationを使ってアニメーションを作ってみました。
FuncAnimationの使い方
matplotlibからanimationモジュールをインポートすると、その中にあるFuncAnimationが使えるようになります。
FuncAnimationにはいろいろな引数を指定できるようになっていますが、最低限必要なのは次の２つです。
- figure()のインスタンス
- 画像を作る関数
画像を作る関数は自分で定義します。
その上でanimation.FuncAnimationのインスタンスを作ればアニメーションの出来上がりです。
グラフは固定でカメラだけを動かすアニメーション
それではFuncAnimationを使って、前回のM/M/1モデルのシミュレーション結果をアニメーションにしてみます。
先程のグラフでは１つの画面に１０,０００個もデータがあって見にくかったので、５０個ずつ表示しながら右に流れていくようなアニメーションを作ってみます。
１０,０００個の元データはlen_in_queueのリストに入っています。
まずはanimationモジュールをインポートします。
from matplotlib import animationアニメーションで表示したいグラフは横軸にシミュレーション回数、縦軸に待機台数なので、XとYに値を代入します。
X = range(len(len_in_queue)) # Xを代入
Y = len_in_queue # Yを代入次にFuncAnimationで最低限必要な２つの引数を定義します。
１つ目はplt.figure()のインスタンスです。
fig = plt.figure() # plt.figure()のインスタンス今回は１つの画面に５０個のデータを表示させたいので、ついでに初期設定としてｘ軸の最小値を０、最大値を５０としておきます。
xlim = [0,50] # x軸の最小値と最大値の初期値を0-50に設定２つ目は画像を作る関数ですが、今回は関数名plotとして次のように定義します。
def plot(i):
plt.cla() # 前のグラフを削除
xlim[0]+=1 # x軸の最小値を１増やす
xlim[1]+=1 # x軸の最大値を１増やす
plt.plot(X, Y) # 次のグラフを作成
plt.title("Scrolling on one-shot data")
plt.xlim(xlim[0],xlim[1]) # x軸を描画
plt.ylim(0,30) # y軸を描画待機台数のリストlen_in_queueには１０,０００個のデータが入っているので、１０,０００枚の画像が作成されます。
そのため、この関数plotは１０,０００回呼び出されます。
そしてそのたびにplotの引数であるiは０から９,９９９まで１刻みで増加することになります。
（今回はこのiを使いませんが、次のアニメーションでは使います）
この関数でまず最初にやることは、前のループ（i－１の時）で作って表示させたグラフを消すことです。
次に表示させる範囲を右に１つずらすために、ｘ軸の最小値と最大値を１ずつ増やします。
そして、そのずらした範囲のグラフを表示させます。
最後にanimation.FuncAnimationのインスタンスを作ります。
ani = animation.FuncAnimation(fig, plot) # animation.FuncAnimationのインスタンスを作成以上を実行させると次のようなアニメーションが表示されます。
狙い通り、横軸の幅５０でグラフを左から順に表示させるアニメーションが作成できました。
グラフを動かしながらカメラで追いかけるアニメーション
先程のアニメーションは１０,０００個のデータをすべて表示させておいて、それを左から５０幅のカメラを動かしながら全体を見ていくというものでした。
次に１０,０００個のデータを１つずつグラフに描きながら、５０幅のカメラに入り切らなくなったら右に動かしていくようなアニメーションを作ってみましょう。
plot関数が呼び出されるたびにiが１ずつ増えていくことを利用して、
- X(i)やY(i)をappendでリストに追加する
- iが５０まではｘ軸の範囲を0～50、iが５０を超えたらi-50～iにする
ということをplot関数内で記述します。
fig = plt.figure()
x_data = []
y_data = []
xlim = [0,50]
X = range(len(len_in_queue))
Y = len_in_queue
def plot(i):
plt.cla()
xlim[0] = max(0, i-50) # iが５０までは０、それ以上ではiー５０をｘ軸の最小値に設定
xlim[1] = max(50, i) # iが５０までは５０、それ以上ではiをｘ軸の最大値に設定
x_data.append(X[i]) # i番目までのX(i)の値をx_dataにリストとして代入
y_data.append(Y[i]) # i番目までのY(i)の値をy_dataにリストとして代入
plt.plot(x_data, y_data)
plt.title("Scrolling with time-series data")
plt.ylim(0,30)
plt.xlim(xlim[0],xlim[1])
ani = animation.FuncAnimation(fig, plot)すると次のようなアニメーションになります。
少しずつグラフが描かれ、それに引きづられるようにカメラが右に動く動画になりました。
２つのアニメーションを同時に表示
次にこれら２つのアニメーションを並べて表示してみます。
但し、カメラの進行速度を合わせるために、１つ目のアニメーションではiが５０になるまではカメラを動かさないようにします。
fig = plt.figure(figsize=(8,4), tight_layout=True)
x_data = []
y_data = []
X = range(len(len_in_queue))
Y = len_in_queue
def plot(i):
plt.cla()
# i=50まではｘ軸の表示範囲を動かさない
plt.subplot(121)
if i > 50:
xlim = [i-50, i]
else:
xlim = [0, 50]
plt.title("Scrolling on one-shot data")
plt.ylim(0,30)
plt.xlim(xlim[0],xlim[1])
plt.plot(X, Y)
x_data.append(X[i])
y_data.append(Y[i])
plt.subplot(122)
xlim[0] = max(0, i-50)
xlim[1] = max(50, i)
plt.title("Scrolling with time-series data")
plt.ylim(0,30)
plt.xlim(xlim[0],xlim[1])
plt.plot(x_data, y_data)
ani = animation.FuncAnimation(fig, plot)すると次のようなアニメーションができました。
オブジェクト指向でアニメーション
matplotlibはオブジェクト指向でグラフを描く方が、細かい設定をすることができます。
そこで、先程と同じアニメーションをオブジェクト指向で書き直してみました。
（次回の記事に向けての伏線です）
fig = plt.figure(figsize=(8,4), tight_layout=True)
ax1 = fig.add_subplot(1,2,1)
ax2 = fig.add_subplot(1,2,2)
line1,= ax1.plot([], [])
line2,= ax2.plot([], [])
ax1.set_xlim(0, 50)
ax1.set_ylim(0, 30)
ax2.set_xlim(0, 50)
ax2.set_ylim(0, 30)
x_data = []
y_data = []
X = tm_in_queue
Y = len_in_queue
def plot(i):
if tm_in_queue[i] > 50:
x0 = tm_in_queue[i]-50
x1 = tm_in_queue[i]
ax1.set_xlim(x0, x1)
else:
ax1.set_xlim(0, 50)
line1.set_data(X, Y)
ax1.set_title("Scrolling on one-shot data")
x00 = max(0, tm_in_queue[i]-50)
x11 = max(50, tm_in_queue[i])
ax2.set_xlim(x00, x11)
x_data.append(X[i])
y_data.append(Y[i])
line2.set_data(x_data, y_data)
ax2.set_title("Scrolling with real-time data")
ani = animation.FuncAnimation(fig, plot)
